विभिन्न मामलों और अपूर्ण प्रवेश के विश्लेषण
अपूर्ण प्रवेश इस तथ्य के कारण होने वाले दोषों को संदर्भित करता है कि आधार धातु पिघल नहीं जाती है और वेल्ड धातु संयुक्त में प्रवेश नहीं करती है। वेल्डेड भागों की वेल्डिंग विधि के अनुसार, जड़ों को वेल्डेड नहीं किया जाता है और बीच में वेल्डेड नहीं होता है।
जड़ को वेल्डेड नहीं किया जाता है क्योंकि तरल वेल्ड धातु जड़ के कुंद किनारे में प्रवेश नहीं करती है, और इसका अधिकांश हिस्सा वी-आकार या यू-आकार के नाली के एकल-पक्षीय वेल्डिंग में मौजूद है। मध्य को वेल्डेड नहीं किया जाता है क्योंकि तरल धातु मध्य कुंद किनारे में प्रवेश नहीं करती है, और इसमें से अधिकांश डबल वी-आकार या डबल यू-आकार के खांचे में डबल-पक्षीय वेल्डिंग में मौजूद है।

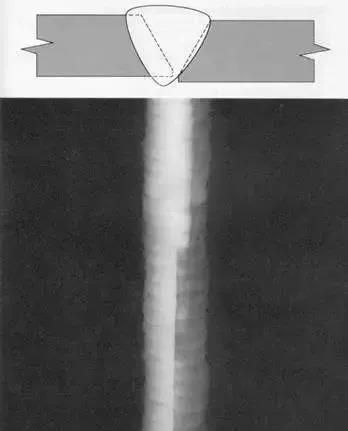

(वेल्ड दोष के लिए वेल्डेड नहीं है)

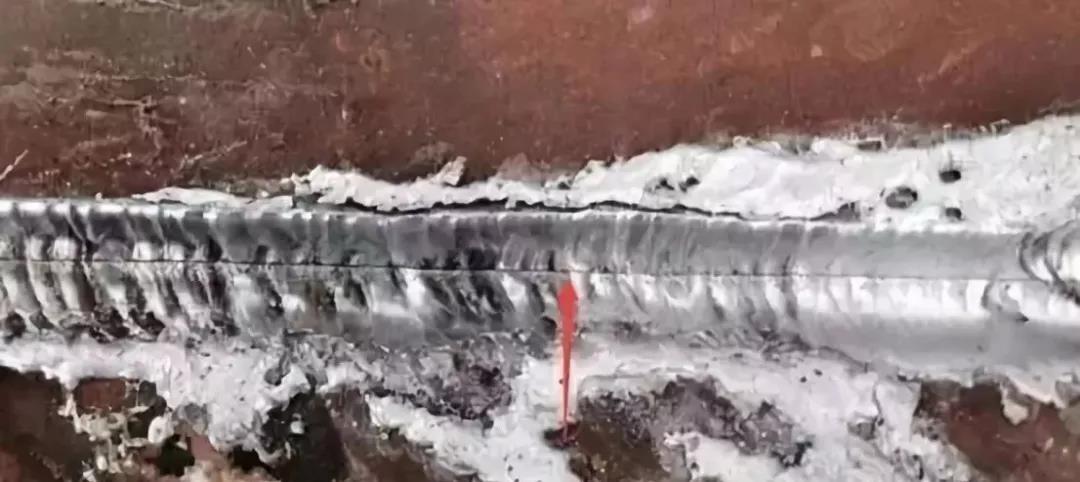

वेल्ड में प्रवेश की कमी अपने प्रभावी क्षेत्र को कम करेगी और वेल्डेड भागों की ताकत जैसे यांत्रिक गुणों को गंभीरता से कम करेगी। अपूर्ण प्रवेश भी तनाव एकाग्रता का कारण होगा और वेल्ड की थकान की ताकत को गंभीर रूप से कम करेगा। इसके अलावा, जब वेल्डेड भाग लोड-असर तनाव के तहत होता है, तो यह एक दरार में विकसित हो सकता है यदि यह वेल्डेड नहीं है, और अंततः वेल्ड को दरार करने का कारण बन सकता है। अधूरा प्रवेश छिद्रों, स्लैग समावेशन और टंगस्टन जाल जैसे दोषों की तुलना में अधिक हानिकारक है, जो हानिकारक दोष हैं। निम्नलिखित दो आंकड़े 8-15 मिमी की आधार सामग्री की मोटाई के जलमग्न आर्क वेल्डिंग सीम को दिखाते हैं, और समग्र गौजिंग वेल्ड सीम वेल्डेड नहीं है।
(वेल्ड में वेल्डेड नहीं)
अपूर्ण प्रवेश के कारण:
1) वेल्डिंग करंट छोटा है और पिघलने की गहराई उथली है;
2) नाली और गैप का आकार अनुचित हैं, और कुंद किनारे बहुत बड़ा है;
3) चुंबकीय पूर्वाग्रह प्रभाव;
4) इलेक्ट्रोड की विलक्षणता बहुत बड़ी है;
5) परतों और जड़ों के बीच खराब सफाई।
टांका लगाने के लिए एक बड़ा वर्तमान का उपयोग करना पैठ के तहत रोकने के लिए मूल विधि है। इसके अलावा, जब पट्टिका वेल्ड को वेल्डिंग करते हैं, तो चुंबकीय आंशिक झटका को रोकने के लिए वैकल्पिक वर्तमान के साथ प्रत्यक्ष वर्तमान को बदलें, तर्कसंगत रूप से खांचे को डिजाइन करें और सफाई को मजबूत करें, और अपूर्ण प्रवेश की घटना को प्रभावी ढंग से रोकने के लिए शॉर्ट-आर्क वेल्डिंग और अन्य उपायों का उपयोग करें।
अनचाहे फिल्म छवि सुविधाएँ
(1) विशिष्ट छवि जो घुसना नहीं है, एक पतली सीधी काली रेखा है। दोष के दोनों किनारों पर आकृति साफ -सुथरी है, जो नाली के कुंद किनारे का मशीनिंग निशान है। अनवेल्ड छवि की चौड़ाई केवल कुंद किनारे के अंतराल की चौड़ाई है।

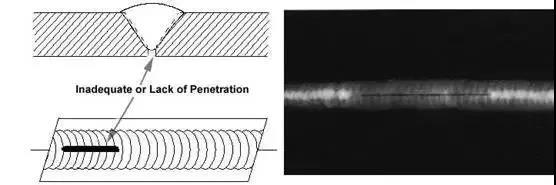

(जड़ में प्रवेश नहीं किया गया है)
(२) कभी -कभी बेवल का कुंद किनारे आंशिक रूप से पिघल जाता है, छवि की रूपरेखा कम सुव्यवस्थित हो जाती है, और दोष छवि की चौड़ाई और कालापन स्थानीय रूप से बदल जाता है। हालांकि, जब तक इसे वेल्ड की जड़ में एक रैखिक दोष होने के लिए आंका जा सकता है, तब तक यह अनजान होने के लिए निर्धारित किया जाता है। द्वारा।
(वेल्डेड नहीं)
(३) वेल्ड के आधार पर प्रक्षेपण की स्थिति में प्रवेश नहीं किया गया है। आम तौर पर, वेल्ड के बीच में, यह ट्रांसिल्यूमिनेशन और वेल्डिंग के कारणों के कारण एक पक्ष के पक्षपाती हो सकता है।
(४) अधूरी पैठ रुक -रुक कर या निरंतर है, और कभी -कभी यह पूरी नकारात्मक फिल्म में प्रवेश कर सकती है।
निम्नलिखित वास्तविक काम करने वाले विकिरण का पता लगाने वाली फिल्म छवि है
(घुसने और गोल दोष नहीं)
जैसा कि उपरोक्त आंकड़े में दिखाया गया है, गैर-मर्मज्ञ दोष की फिल्म में एक सीधी काली रेखा है और वेल्ड के केंद्र में है, जिसे निश्चित रूप से अपूर्ण प्रवेश का दोष माना जा सकता है।
(घुसने और गोल दोष नहीं)
जैसा कि उपरोक्त आंकड़े में दिखाया गया है, यह स्पष्ट रूप से इस आंकड़े से देखा जा सकता है कि वेल्ड के केंद्र में कई परिपत्र दोष (परिपत्र वेंट) हैं। यह ध्यान से देखा जा सकता है कि वेल्ड के केंद्र में एक काली रेखा एक साथ परिपत्र दोषों को जोड़ती है। काली रेखा अनपेक्षित छवि है।
दूसरे स्रोत से जानकारी
(वेल्ड में वेल्डेड नहीं)
